Cómo resolver incidencias y averías en una red aérea de fibra óptica FTTH

Cuando hablamos de redes aéreas de fibra óptica FTTH, hablamos de la forma más rápida y flexible de llevar banda ancha hasta el usuario final… y también de la parte de la red más expuesta a problemas. Viento, tormentas, ramas, tráfico, trabajos de terceros o simples errores de instalación convierten el tramo aéreo en el lugar donde más a menudo aparecen incidencias.

Para un instalador o técnico de mantenimiento, tener un método claro para diagnosticar y reparar averías en fibra óptica aérea marca la diferencia entre una red estable y una red llena de tickets y reclamaciones. En este artículo vamos a ver, de forma práctica y ordenada, cómo abordar una incidencia en una red aérea FTTH: desde entender qué suele fallar, hasta localizar el punto concreto de la avería, repararla con garantías y dejar la infraestructura mejor que antes. Todo ello pensando en redes reales y en materiales que puedes encontrar en el catálogo de TECNOrep: cables para planta externa, cajas terminales, cierres de empalme, conectores, latiguillos y herramientas profesionales de fusión.

Por qué las redes aéreas de fibra son tan sensibles a averías

Una red FTTH enterrada o en interior está relativamente protegida. En cambio, en una red aérea de fibra óptica el cable vive literalmente a la intemperie: colgado entre postes, cruzando calles, pegado a fachadas y conviviendo con tendidos eléctricos, alumbrado público y árboles.

En el día a día, esto se traduce en varios tipos de estrés sobre el cable. El primero es el viento: cada racha fuerte hace oscilar el vano. Si el tensor no está bien ajustado, el cable puede trabajar forzado durante horas, hasta que aparece una rotura interna o una microcurvatura en el punto más débil. A eso se suman las ramas que rozan el cable o directamente se apoyan sobre él, el hielo y la nieve en determinadas zonas, el peso extra en el vano, las dilataciones y contracciones por calor y frío, el sol castigando la cubierta durante años… y, de vez en cuando, el clásico camión o grúa que se lleva el tramo más bajo por delante.

A todo ello hay que añadir el factor humano: cajas terminales ópticas (CTO) mal cerradas, cierres de empalme sin estanqueidad real, radios de curvatura mínimos ignorados al entrar en cajas o derivar hacia fachadas, empalmes hechos deprisa con pérdidas altas, conectores sin limpiar… La mayoría de “averías misteriosas” en fibra aérea acaban siendo una suma de entorno agresivo y un detalle de instalación que no quedó bien resuelto.

Entender esto es importante por dos motivos. Primero, porque así orientas mejor tu diagnóstico: sabes dónde mirar y qué sospechar. Y segundo, porque cada reparación es también una oportunidad de dejar la red más robusta que el día que se montó.

Cómo empezar el diagnóstico: del OLT al poste

Cuando llega una incidencia, el primer reflejo debe ser siempre acotar el problema desde la cabecera, no salir corriendo con la escalera sin más.

En una red FTTH GPON, el OLT te dice mucho: si la incidencia afecta a una sola ONT, es probable que el problema esté muy cerca del cliente (acometida, roseta, latiguillo, ONT). Si se cae un grupo de ONT que comparten una misma CTO o ramal, ya apuntas a un problema en distribución aérea. Si un puerto PON entero aparece en rojo, miras más arriba: ODF, splitter de cabecera o tramo de alimentación antes de llegar a la red aérea.

Con esa primera foto, llega el turno del OTDR. Medir desde la central sobre la fibra afectada es casi obligatorio si queremos hablar de mantenimiento profesional. Una traza limpia te dirá dónde termina tu red y dónde empieza el problema: un reflejo fuerte indica un corte o un conector en mal estado; una pérdida puntual elevada suele ser un empalme defectuoso o una macrocurvatura; una caída total al poco de salir de la central apunta a algo serio en los primeros tramos.

Lo realmente útil del OTDR, más allá de la gráfica, es la distancia al evento. Si trabajas con planos y registros de planta actualizados, puedes traducir esos metros en algo concreto: “esto me cae justo entre el poste 14 y el 15”, “coincide con el cierre de empalme que está antes de la CTO 23”, “me marca el vano que cruza la carretera principal”.

Con esa información ya no vas “a ciegas” a campo. Sabes qué tramo recorrer, qué postes revisar y qué cajas son sospechosas. A partir de aquí, el trabajo es más físico: vehículo, furgoneta, revisar visualmente el vano, subir a poste con seguridad y abrir lo que toque abrir.

Localización en campo: lo que hay que mirar de verdad

Una vez tienes una zona acotada, el siguiente paso es confirmar con ojos lo que el OTDR ha dibujado en pantalla. Un paseo atento suele revelar muchas cosas antes de subir a ningún poste: un vano demasiado caído, un cable visiblemente mordido por ramas, una CTO abierta que alguien ha “toqueteado”, un cierre torcido, un herraje que se ha soltado.

En los puntos críticos, la inspección de cerca es la que manda. Con el equipo de protección individual puesto (arnés, casco, guantes, etc.), subes al poste y evalúas el estado real del cable: cómo llega, cómo está anclado, si hay marcas de aplastamiento o pellizcos, si la derivación hacia fachada tiene un radio de curvatura ridículamente pequeño, si el mensajero está trabajando más de lo que debería.

Cuando la sospecha está en una CTO de fachada o de poste, el trabajo se vuelve más fino. Abrir la caja sin desordenarlo todo, observar primero, tocar después. ¿Está entrando agua? ¿Hay condensación clara? ¿Los pasacables están bien sellados o hay uno “a medio montar”? ¿Los pigtails SC/APC están bien asentados en los adaptadores o alguno está medio fuera? ¿Las bandejas de empalme están cerradas y con las fibras bien alojadas o hay tubos forzando la tapa?

Lo mismo con una caja de empalme tipo torpedo. A veces un cierre que aparentemente está “bien” por fuera lleva dentro años de tensiones acumuladas y un par de fibras dobladas más de la cuenta. Volver a abrir, revisar la organización de las bandejas y relajar curvaturas resuelve muchas incidencias de atenuación sin necesidad de cambiar medio tramo de red.

Tipos de avería más frecuentes y cómo resolverlas en la práctica

En la red aérea, casi todas las incidencias graves acaban siendo una variación de tres grandes escenarios: corte de cable, fallo en cierre/empalmes o problemas en CTO.

Corte o daño severo del cable en el vano

Es la avería “de manual”: un camión alto se lleva el vano o una rama grande cae justo encima del cable. Aquí no hay mucho misterio: el cable está visible y roto.

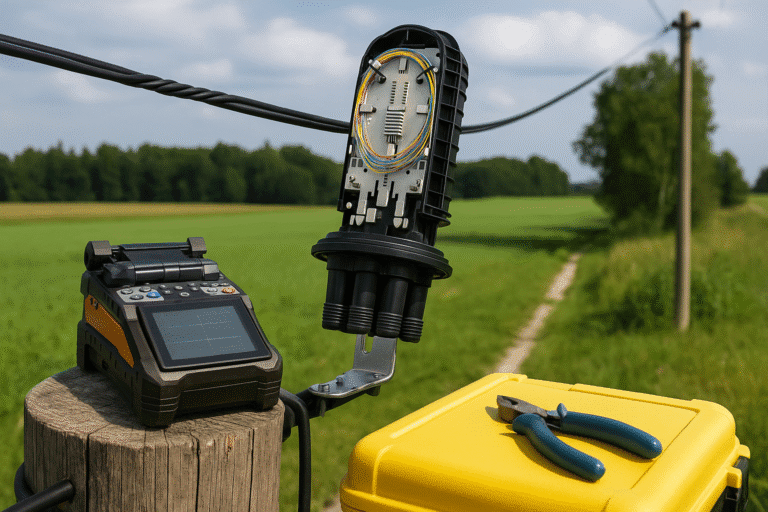

La solución profesional pasa por sanear el tramo y colocar una caja de empalme aérea. No basta con unir “como sea” los extremos: hay que cortar el cable donde ya no haya fibras dañadas, fijar la nueva caja (un buen cierre IP68 específico para aéreo), pasar los cables por los pasacables, sellar correctamente, identificar fibras y empalmar con fusionadora, alojar los protectores en bandejas y dejar todo organizado.

Este es el tipo de trabajo donde se nota disponer de buen material: cierres robustos y realmente estancos, bandejas cómodas, protectores de longitud adecuada, cables aéreos de calidad… justo el tipo de soluciones que TECNOrep suministra para planta externa.

Averías “invisibles” en cajas de empalme

Más traicioneras son las averías en las que no hay corte visible pero sí una pérdida alta en un punto intermedio. El OTDR marca un evento concreto dentro de un cierre: puede ser un empalme mal ejecutado, una bandeja que quedó forzada, un tubo con demasiada tensión o una fibra que se ha ido al límite de curvatura.

En estas situaciones, abrir el cierre y “rehacer con cariño” suele ser la mejor aproximación. Reorganizar tubos, dar algo de holgura, revisar los empalmes críticos y, si hace falta, cortar y fusionar de nuevo. Cada vez que se rehace un empalme conviene volver a medir: la mejora se tiene que ver, no solo intuirse.

Incidencias en CTO y derivaciones hacia el cliente

Cuando los afectados están concentrados en una sola CTO, el foco hay que ponerlo ahí. Las cajas terminales ópticas son puntos delicados: concentran fibras, alojan splitters de última etapa, exponen conectores a más manipulación y, además, suelen estar más accesibles a terceros.

Los problemas habituales aquí son conectores sucios o mal asentados, pigtails dañados por un tirón, humedad por un pasacables mal cerrado, bandejas internas forzadas o radios de curvatura imposibles para meter “una fibra más”.

La reparación suele combinar tres acciones: limpieza exhaustiva de conectores SC/APC, sustitución de pigtails que ya no dan confianza (fusionando nuevos de calidad) y reorganización interna para que nada trabaje al límite. Si la caja está muy envejecida, tiene holguras o ya no garantiza estanqueidad, lo sensato es cambiarla por una CTO nueva y dejar todas las fibras bien organizadas desde cero. Puede ser más trabajo el día de la intervención, pero ahorrarás muchas visitas futuras.

Herramientas, seguridad y calidad: no es “solo” reparar

La manera en que resuelves una incidencia dice mucho de la calidad de la red que estás operando. Ir con prisas, sin medir y “dejando que aguante” es garantía de volver al mismo sitio en unos meses.

Para trabajar en red aérea con garantías hace falta combinar tres cosas: seguridad, buenas herramientas y criterio técnico.

La seguridad no es negociable: arnés, casco, guantes, señalización de la zona, respetar las distancias con líneas eléctricas, usar escalera o cesta homologada… La fibra no mata, pero un mal apoyo, una caída o una interferencia con media tensión sí lo pueden hacer.

En herramientas, una fusionadora fiable, una buena cortadora, un OTDR calibrado y un kit de limpieza óptica marcan la frontera entre “creo que está bien” y “sé que está bien porque lo he medido”. Ahí es donde entra de nuevo la importancia de proveedor: disponer de fusionadoras profesionales, cierres, CTO, latiguillos, pigtails y accesorios de un catálogo como el de TECNOrep te permite trabajar siempre con material que sabes cómo se comporta.

Y en criterio técnico, la clave está en no limitarse a apagar el fuego, sino pensar siempre en la causa raíz. Si has resuelto un corte por viento, revisa cómo está el resto del vano y los herrajes; si una CTO había entrado agua, pregúntate cuántas más de ese modelo pueden estar igual en la misma zona; si un cierre tenía fibras forzadas, quizá el diseño de reparto en esa zona se quedó corto y toca replantear con más capacidad.
