En el mundo de las instalaciones de fibra óptica, la correcta identificación de las fibras es crucial para garantizar un trabajo ordenado, eficiente y sin errores. Aquí es donde entra en juego el código de color en fibra óptica, un sistema estandarizado que facilita la organización, el mantenimiento y la reparación de redes, tanto en instalaciones pequeñas como en proyectos de gran envergadura.
Para cualquier instalador o profesional del sector, dominar el código de color no solo es una habilidad básica, sino también una necesidad que asegura la calidad y fiabilidad de las redes de telecomunicaciones. Este sistema permite identificar con precisión cada fibra dentro de un cable, evitar confusiones y realizar empalmes o conexiones con la máxima exactitud.
¿Por qué es importante conocer el código de color en fibra óptica?
En instalaciones de redes de fibra óptica, cada bobina de cable de fibra óptica puede contener desde unas pocas fibras hasta cientos de ellas, dependiendo de la capacidad y el tipo de infraestructura. La posibilidad de cometer errores al identificar una fibra durante el proceso de empalme, conexión o reparación es alta si no se cuenta con un sistema organizado. El código de color tiene varias funciones clave:- Organización visual y rápida: cada fibra se asigna a un color específico, lo que facilita la identificación inmediata sin necesidad de herramientas adicionales.
- Reducción de errores: siguiendo el estándar, se evitan problemas en empalmes y conexiones, garantizando que las fibras correctas queden unidas.
- Eficiencia en el mantenimiento: localizar una fibra defectuosa o realizar ampliaciones se vuelve más rápido y sencillo.
- Cumplimiento de normativas: utilizar el sistema de codificación estandarizado asegura que el trabajo cumpla con las exigencias del sector.
Objetivo de esta guía sobre el código de color en fibra óptica
En esta guía, abordaremos de manera detallada todo lo que un instalador o profesional necesita saber sobre el código de color en fibra óptica. Explicaremos las normativas más utilizadas, cómo interpretar los colores según el número de fibras y ofreceremos ejemplos prácticos para facilitar su aplicación en el día a día. Si trabajas con fibra óptica, dominar este código te permitirá:- Optimizar el tiempo en instalaciones y reparaciones.
- Garantizar la precisión en cada empalme y conexión.
- Evitar errores costosos que puedan interrumpir el funcionamiento de una red.
Función principal del código de color
La misión del código de color es organizar y clasificar las fibras ópticas dentro de un cable, permitiendo a los instaladores y técnicos identificar de forma rápida cada fibra sin confusiones. Esta identificación visual es fundamental para llevar a cabo tareas como:- Empalmes de fibras: Asegurar que las fibras correctas se conecten entre sí.
- Mantenimiento y reparación: Localizar y reparar fibras dañadas sin afectar el resto del cable.
- Ampliaciones y nuevas conexiones: Integrar nuevas fibras sin desordenar las ya existentes.
¿Cómo se estructura el código de color en fibra óptica?
El código de color se organiza de manera secuencial y sigue un estándar internacional que asigna un color específico a cada fibra, generalmente en grupos de 12 colores primarios. Estos colores se repiten cuando el cable de fibra óptica contiene más de 12 fibras, organizándose en subgrupos conocidos como tubos buffer.Secuencia estándar de colores para fibras individuales
Los colores más utilizados en el código de color de fibra óptica son:- Azul
- Naranja
- Verde
- Marrón
- Gris
- Blanco
- Rojo
- Negro
- Amarillo
- Violeta
- Rosa
- Aqua
Codificación en cables multitubo

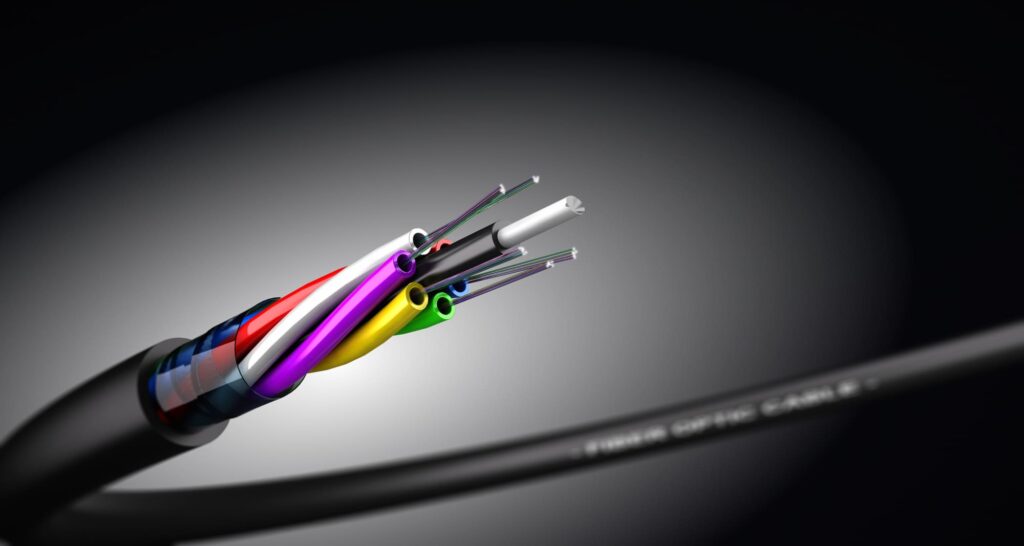

En cables de fibra óptica con una gran cantidad de fibras, estas se agrupan en tubos buffer (tubos protectores que contienen fibras en su interior). Cada tubo buffer también se identifica con un color específico siguiendo la misma secuencia de colores mencionada. Por ejemplo:- Un cable de 24 fibras tendrá dos tubos buffer: uno azul y otro naranja. Dentro de cada tubo, las fibras seguirán el orden estándar de colores del 1 al 12.
- En un cable de 48 fibras, habrá cuatro tubos, y las fibras se organizan de forma repetida y secuencial.
Importancia de los estándares en el código de color
El código de color en fibra óptica se basa en normas internacionales que aseguran la uniformidad y compatibilidad entre instalaciones y fabricantes. El estándar más comúnmente utilizado es el TIA/EIA-598-C, que establece las pautas de codificación de colores en cables de fibra óptica. Adherirse a estas normativas es esencial porque:- Facilita el trabajo de instaladores y técnicos de redes.
- Garantiza la compatibilidad global en instalaciones de diferentes países o fabricantes.
- Permite realizar mantenimientos y reparaciones con mayor rapidez y eficiencia.
Beneficios de dominar el código de color
Para cualquier profesional del sector, dominar el código de color de fibra óptica es una habilidad que aporta grandes ventajas:- Optimización del tiempo: se facilita la identificación de cada fibra, acelerando tareas de instalación y mantenimiento.
- Reducción de errores: al seguir un sistema estandarizado, se minimizan las posibilidades de confusión o conexión incorrecta.
- Mayor eficiencia en instalaciones complejas: especialmente en cables multitubo con cientos de fibras.
Normativas y estándares del código de color en fibra óptica
El código de color en fibra óptica no es un sistema arbitrario; se rige por estándares internacionales que garantizan uniformidad y compatibilidad en cualquier instalación, independientemente del país, fabricante o proveedor. Conocer y aplicar estos estándares es esencial para cualquier instalador o profesional del sector, ya que facilita la identificación, organización y mantenimiento de las redes de fibra óptica, reduciendo así errores y tiempos de trabajo.Estándar TIA/EIA-598-C: el más utilizado
La norma TIA/EIA-598-C es el estándar más extendido a nivel internacional para la codificación de colores en cables de fibra óptica. Desarrollado por la Telecommunications Industry Association (TIA), este sistema define la secuencia de colores que se aplica tanto a fibras individuales como a los tubos buffer que las agrupan.¿Cómo funciona la norma TIA/EIA-598-C?
- Colores primarios y secundarios: La codificación se basa en 12 colores primarios asignados a las fibras individuales, que se repiten cuando el número de fibras supera las 12.
- Identificación de tubos buffer: En cables multitubo, los tubos que contienen las fibras también se identifican con los mismos colores, facilitando su organización en grupos.
- Orden secuencial: El sistema utiliza un esquema estandarizado que sigue el mismo orden de colores en todas las instalaciones (enumerado más arriba)
Otras normativas internacionales
Aunque la norma TIA/EIA-598-C es la más popular, existen otros estándares reconocidos que también regulan el código de color en fibra óptica:- Norma IEC 60304
- Establecida por la Comisión Electrotécnica Internacional, esta norma es utilizada principalmente en Europa.
- Similar a TIA/EIA-598-C, aunque con pequeñas diferencias en la asignación de colores.
- Normas ISO/IEC
- Estas normas unifican estándares internacionales y garantizan la compatibilidad en redes globales de fibra óptica.
- Suelen adaptarse a las particularidades de cada país o región.
- Normativas específicas
- Algunos países o proveedores aplican ligeras variaciones del estándar internacional en función de sus necesidades particulares.
- Es importante conocer las adaptaciones locales para garantizar una instalación correcta y acorde a las exigencias del mercado.
Importancia de seguir las normativas
Trabajar con un sistema estandarizado, como el código de color en fibra óptica, aporta beneficios tangibles en cualquier proyecto:- Compatibilidad universal: independientemente del fabricante o la procedencia del cable, el uso de estándares garantiza la uniformidad en la identificación de las fibras.
- Facilidad en las instalaciones: los instaladores pueden organizar y empalmar fibras con rapidez, evitando confusiones y errores costosos.
- Mantenimiento simplificado: durante reparaciones o ampliaciones, el código de color facilita la localización y sustitución de fibras sin afectar el resto del cable.
- Cumplimiento de normativas del sector: seguir estándares oficiales es imprescindible para realizar instalaciones certificadas y profesionales.
¿Qué sucede si no se siguen los estándares?
El incumplimiento del código de color en fibra óptica puede derivar en problemas graves durante la instalación y el mantenimiento:- Errores en los empalmes: sin un sistema claro de identificación, es fácil empalmar fibras equivocadas, generando fallos en la transmisión de datos.
- Mayor tiempo de trabajo: la falta de organización complica la localización de fibras y aumenta los tiempos de reparación.
- Incompatibilidad con otras instalaciones: no respetar las normativas dificulta la integración de nuevas conexiones o equipos.
