Instalación FTTH en edificios de varias plantas: mejores prácticas

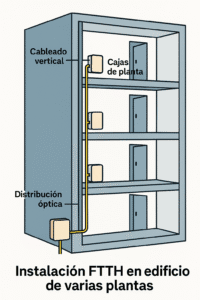

nstalación FTTH en edificio de varias plantas con cableado vertical, cajas de planta y distribución óptica para redes GPON.

La instalación FTTH en edificios de varias plantas: mejores prácticas no va solo de “tirar fibra” por los huecos de escalera. Para que el proyecto sea sólido a nivel técnico y operativo, debe cubrir tres pilares: diseño previo, ejecución ordenada y verificación rigurosa. El objetivo es garantizar prestaciones (potencia y margen óptico), escalabilidad (nuevas altas sin rehacer la red) y mantenibilidad (localizar y resolver averías rápido).

A continuación se resumen las líneas maestras que suelen exigir operadores e ingenierías en despliegues FTTH profesionales dentro de edificios de varios pisos.

Consideraciones previas al diseño de la red FTTH en el edificio

Análisis del edificio: tipología, verticales y cuartos técnicos

Antes de elegir cable o cajas, conviene hacer una visita técnica y levantar un plano sencillo:

  • Número de plantas y número de viviendas u oficinas por planta.

  • Existencia de cuarto de comunicaciones (RITI/REG) y su ubicación.

  • Posibles recorridos de vertical: patinillos, falsos techos, huecos de instalaciones, cámaras de escalera.

  • Elementos “críticos”: pasos de forjado, zonas con riesgo de humedad, interferencias con otras instalaciones (gas, PCI, etc.).

Con esta información se define el número de columnas montantes (una por portal, por ejemplo) y la ubicación óptima de las cajas de derivación de planta para minimizar las longitudes de acometida a cada usuario.

Normativa, operador y tipología de red (PON, punto a punto)

Es importante conocer:

  • Normativa o guía que aplica (por ejemplo, reglamentación ICT nacional, requisitos del operador, etc.).

  • Tipo de red: normalmente PON (GPON/XG-PON/XGS-PON) con splitters, aunque en algunos edificios corporativos puede optarse por punto a punto.

  • Ratio de split previsto (1:8, 1:16, 1:32) y reparto entre CTO exterior, RITI y derivaciones de planta.

Esto condiciona el número de fibras en el cable vertical, los tipos de splitter (centralizados vs. distribuidos) y el espacio necesario en cajas.

Arquitectura básica de una instalación FTTH en edificios de varias plantas

CTO, RITI/REG, columnas montantes y cajas de planta

En términos simples, la arquitectura FTTH en edificio suele ser:

  1. CTO (Caja Terminal Óptica) en fachada, cámara de registro o cuarto técnico de planta baja, punto de llegada del cable de la red de acceso.

  2. RITI/REG o armario de edificio, donde se alojan:

    • Bandejas de empalme.

    • Splitters (si la estrategia es centralizada).

    • Paneles de distribución hacia verticales.

  3. Cable de columna montante que sube por la vertical con el número de fibras necesario (dependiendo de viviendas y ratio de split).

  4. Cajas de derivación de planta, desde donde salen:

    • Cables de acometida hacia las viviendas.

    • O bien latiguillos preconectorizados, según el diseño.

La clave está en que cada punto tenga capacidad de maniobra futura: fibras de reserva, espacio en cajas y recorridos accesibles.

Topologías de distribución: estrella, árbol, combinación

En edificios de varias plantas se usan principalmente dos enfoques:

  • Topología en árbol
    Splitter principal en RITI y derivaciones progresivas a cajas de planta. Es habitual en GPON masivo porque simplifica los recuentos de fibra en vertical.

  • Topología en estrella (semi-estrellada)
    Cada vivienda o grupo de viviendas tiene fibra dedicada desde un punto de concentración. Más frecuente en entornos de empresa, hoteles o edificios con mayor exigencia de ancho de banda.

En muchos proyectos se emplea una combinación: árbol para distribución principal y estrella parcial en algunas plantas con alta densidad.

Selección de cableado y elementos pasivos

Tipo de fibra, cables interiores y radio de curvatura

En la instalación FTTH en edificios de varias plantas: mejores prácticas, la elección del cable no se deja al azar:

  • Fibra monomodo tipo G.652.D o G.657.A1/A2 (esta última muy usada en interior por mejor comportamiento en curvaturas cerradas).

  • Cables LSZH (libres de halógenos y baja emisión de humos) para cumplir requisitos de seguridad en edificios.

  • Atención al radio de curvatura mínimo indicado por el fabricante; en verticales y pasos de forjado se respetan siempre, evitando “esquinas bruscas”.

Para acometidas a vivienda se suelen usar cables drop de 1 o 2 fibras, planos o redondos, pensados para canaletas estrechas y pasos por vivienda.

Cajas terminales, splitters y conectores

Buenas prácticas comunes:

  • Cajas de planta con grado de protección adecuado (IP/IK), cerradura si se requiere y guía clara de fibras.

  • Splitters conectorizados (SC/APC la mayoría de operadores) para reducir tiempos de intervención y facilitar reconfiguración.

  • Uso de pigtails y bandejas de fusión que permitan empalmes ordenados, sin exceso de tensión en la fibra.

  • Mantener una pequeña reserva de fibra (anillos de holgura) en cada caja, recogida en bobinas o guías para futuras maniobras.

Productos de fibra óptica destacados

Buenas prácticas de instalación en verticales y plantas

Rutas, fijaciones y protección mecánica

Para una instalación profesional:

  • Aprovechar patinillos de instalaciones y canalizaciones existentes homologadas; evitar cables vistos en zonas comunes siempre que sea posible.

  • En verticales, fijar el cable con bridas adecuadas o sistemas de grapa diseñados para fibra, sin aplastar el cable. Nada de bridas metálicas cortantes.

  • Proteger el cable en pasos de forjado o zonas de riesgo con tubos o canaletas rígidas.

  • Evitar coexistencia directa con líneas de potencia de alta intensidad para prevenir daños accidentales.

Gestión del exceso de fibra y orden en cajas

El desorden en cajas es una de las mayores fuentes de problemas a medio plazo:

  • Nunca dejar “marañas” de fibra: el exceso debe enrollarse con diámetros amplios, respetando el radio mínimo.

  • Separar físicamente fibras troncales de acometidas.

  • Usar bandejas etiquetadas y organizadores de latiguillos para que un técnico nuevo entienda la distribución en minutos.

Rotulación, etiquetado y documentación

Si el edificio tiene varias plantas y muchas viviendas, sin una buena identificación se pierde el control:

  • Etiquetar cada caja de planta, cada puerto de splitter y cada acometida con códigos únicos (por ejemplo, “P3-V2” = planta 3, vivienda 2).

  • Mantener un esquema de correspondencias: puerto en RITI ↔ splitter ↔ planta ↔ vivienda.

  • Registrar altas, bajas y cambios en un plano o herramienta compartida (Excel, software GIS, sistema del operador, etc.).

Esta documentación reduce de forma drástica el tiempo de resolución en averías y reconfiguraciones.

Pruebas, certificación y mantenimiento

Medidas con OTDR y potencia óptica

Una instalación técnica no se da por cerrada sin pruebas:

  • Medida de atenuación enlace extremo a extremo con medidor de potencia y fuente de luz estable.

  • Trazas OTDR para comprobar:

    • Longitud real de tramo.

    • Pérdidas en empalmes y conectores.

    • Reflejos anómalos (macrocurvaturas, empalmes defectuosos).

Las mediciones se guardan como certificados de enlace, útiles como referencia si hay futuras incidencias.

Criterios de aceptación y registro de incidencias

Cada operador o ingeniería define sus umbrales de aceptación, pero como referencia:

  • Atenuación total del tramo dentro del presupuesto óptico PON calculado (incluyendo splitters).

  • Reflectancia dentro de los límites definidos por el equipo activo.

  • Cajas cerradas, sin elementos sueltos, rótulos colocados y documentación entregada.

El mantenimiento posterior incluye:

  • Inspecciones visuales puntuales en verticales y cajas.

  • Revisión de etiquetado.

  • Medidas selectivas cuando se detectan incidencias o se modifican rutas.

Conclusiones para instaladores e ingenierías

La instalación FTTH en edificios de varias plantas: mejores prácticas se basa en aplicar criterios de ingeniería de red incluso en proyectos pequeños: dimensionar adecuadamente la vertical, elegir componentes homologados, instalar con orden y dejar la red perfectamente documentada y certificada.

Para el instalador, esto se traduce en menos reclamaciones y menos desplazamientos por averías; para la ingeniería o el operador, en una red preparada para crecer, con margen óptico suficiente y una trazabilidad que permite saber, en todo momento, qué fibra va a cada usuario.
