Proceso de Instalación de un Pigtail de Fibra Óptica: Guía Técnica Completa

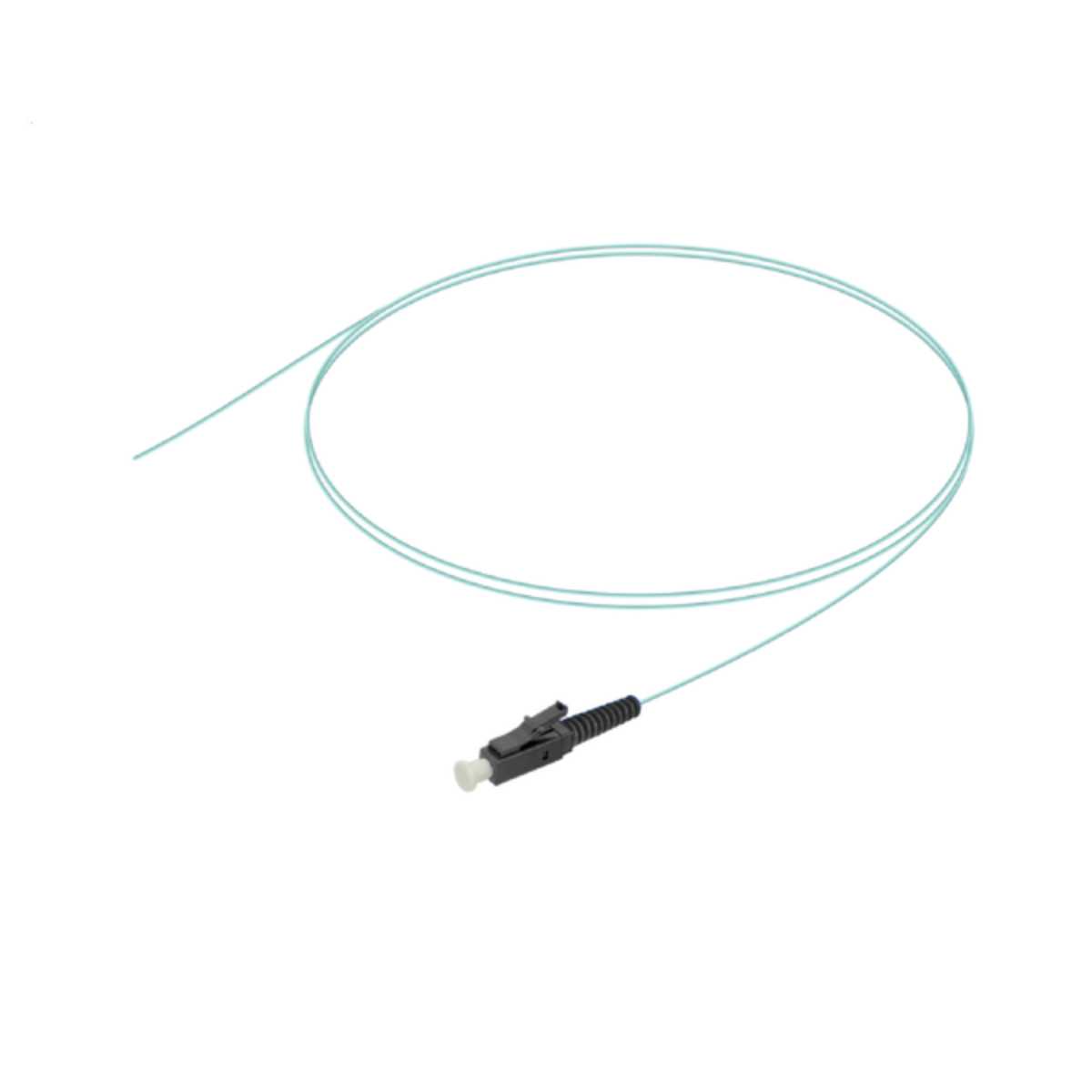

1. Preparación de la Fibra Óptica y el Pigtail

• Corte del Cable Principal: Con una cortadora de precisión, realiza un corte limpio en el extremo del cable principal de fibra óptica en el punto donde se va a empalmar el pigtail.

• Pelado del Revestimiento: Con una peladora de fibra óptica, retira aproximadamente 1.5 a 2 centímetros de revestimiento de ambos cables (el pigtail y el cable principal) para exponer el núcleo de la fibra óptica.

• Limpieza de la Fibra: Limpia el extremo expuesto de la fibra con alcohol isopropílico para eliminar cualquier suciedad o partícula que pueda interferir con la calidad del empalme. Una limpieza meticulosa es esencial para asegurar una conexión sin pérdidas de señal.

2. Alineación y Configuración en la Máquina de Empalme por Fusión

• Colocación en la Máquina de Empalme: Inserta los extremos del pigtail y del cable principal en los soportes de la máquina de empalme por fusión. La máquina alineará automáticamente ambos núcleos de fibra mediante tecnología de precisión, o puedes realizar ajustes manuales en equipos que lo permitan.

• Verificación de Alineación: Observa la alineación en el monitor de la máquina. La precisión en la alineación es crítica para evitar pérdidas de señal. Asegúrate de que ambas fibras estén perfectamente alineadas tanto en el eje X como en el eje Y.

3. Realización del Empalme por Fusión

• Iniciar el Proceso de Fusión: Activa la máquina de empalme, la cual aplicará un arco eléctrico controlado para fundir ambos núcleos de fibra en una unión continua. Este proceso crea una conexión estable y duradera con una pérdida de señal mínima.

• Medición Automática de Pérdida de Señal: La mayoría de las máquinas de empalme modernas proporcionan una medición automática de pérdida. Asegúrate de que la pérdida de inserción esté dentro de los límites aceptables (generalmente menos de 0.1 dB). Si el resultado no es satisfactorio, repite el proceso desde el corte inicial.

4. Protección del Empalme

• Aplicación de un Protector de Empalme: Una vez realizada la fusión, coloca un protector de empalme sobre la unión. Este tubo protector debe colocarse en un horno integrado en la máquina o en un equipo de calor independiente, lo cual garantiza una cobertura total y duradera del punto de empalme.

• Colocación en la Bandeja de Empalme: Organiza el pigtail y el cable principal en la bandeja de empalme, asegurando que el protector de empalme esté firmemente sujeto para evitar movimientos.

5. Conexión del Extremo con Conector al Equipo de Red

Una vez realizado el empalme, el pigtail estará listo para conectarse al equipo de red.

• Limpieza del Conector: Antes de insertar el extremo conectorizado en el equipo, utiliza una herramienta de limpieza de conectores para eliminar partículas que puedan afectar la transmisión de señal.

• Inserción en el Puerto: Inserta el conector en el puerto correspondiente del panel de parcheo, caja de empalme o dispositivo de red. Asegúrate de que esté bien colocado para una conexión firme y estable.

6. Prueba de Conectividad y Verificación Final

• Medición de Potencia Óptica: Conecta un medidor de potencia óptica para verificar que la señal se transmita correctamente. Esto confirmará la calidad de la conexión y permitirá identificar cualquier problema de pérdida de señal.

• Registro de Pérdida de Señal: Anota los resultados de la pérdida de señal y cualquier otra observación relevante. Esta documentación es esencial para el mantenimiento futuro y para garantizar que la conexión cumpla con los estándares de calidad.
