Introducción: La importancia estratégica de elegir correctamente el cableado OM
En el diseño de una red óptica de alto rendimiento, cada decisión cuenta. El tipo de cable de fibra óptica que selecciones impacta directamente en la capacidad de transmisión de datos, el coste total de la instalación y la escalabilidad futura de la red.
La serie de cables multimodo OM (Optical Multimode) es ampliamente utilizada en infraestructuras de alta densidad, como centros de datos, redes empresariales, campus universitarios y grandes edificios corporativos.
La elección entre OM1, OM2, OM3, OM4 o incluso OM5 puede parecer una cuestión técnica menor, pero es crucial. Cada uno ofrece características únicas de capacidad, distancia y coste.
En esta guía técnica y avanzada, vamos a desgranar en detalle todas las diferencias, ventajas y aplicaciones de cada tipo de cable OM, para que tu proyecto de red esté preparado no solo para las necesidades actuales, sino también para el futuro.
Definición técnica de los cables OM: Optical Multimode
OM significa Optical Multimode, definido bajo la norma internacional ISO/IEC 11801. Se refiere a cables de fibra óptica multimodo diseñados para transportar múltiples modos de luz simultáneamente a través de un núcleo de mayor diámetro que las fibras monomodo.
Mientras que las fibras monomodo están optimizadas para distancias muy largas con un solo modo de transmisión de luz, las fibras multimodo como los cables OM son preferidas para distancias medias, donde se requiere gran ancho de banda con costes de terminación e instalación más bajos.
La diferencia crítica radica en:
El diámetro del núcleo (medido en micras).
La capacidad de transmitir múltiples modos de propagación óptica.
Las especificaciones de rendimiento en relación con velocidad y distancia.
Desglose técnico de los tipos de cables OM
OM1: Fibra multimodo básica para aplicaciones legacy
Diámetro del núcleo: 62.5 micras
Ancho de banda modal (850 nm): 200 MHz·km
Velocidad estándar: Hasta 1 Gbps
Alcance típico a 1 Gbps: Hasta 300 metros
Color de cubierta: Naranja
Aunque obsoleto para nuevas instalaciones de alto rendimiento, sigue presente en muchas redes heredadas. Es económico, pero no recomendable para aplicaciones superiores a 1 Gbps o migraciones futuras.
OM2: Evolución de OM1 para entornos de coste contenido
Diámetro del núcleo: 50 micras
Ancho de banda modal (850 nm): 500 MHz·km
Velocidad estándar: Hasta 10 Gbps
Alcance típico a 10 Gbps: 82 metros
Color de cubierta: Naranja
Ofrece mejor rendimiento que OM1 gracias al núcleo más pequeño y mayor ancho de banda modal. Sin embargo, OM2 ya es una tecnología que empieza a quedarse limitada frente a las demandas de entornos empresariales modernos.
OM3: Alta velocidad para centros de datos y enlaces backbone
Diámetro del núcleo: 50 micras
Ancho de banda modal (850 nm): 2000 MHz·km
Velocidad estándar: 10/40/100 Gbps
Alcance típico a 10 Gbps: 300 metros
Color de cubierta: Aqua (turquesa)
Diseñado específicamente para aplicaciones de alta velocidad como 40GBASE-SR4 y 100GBASE-SR10, OM3 es hoy por hoy uno de los estándares más instalados en centros de datos de tamaño medio y redes backbone corporativas.
OM4: Optimización para infraestructuras críticas de ultra-alta velocidad
Diámetro del núcleo: 50 micras
Ancho de banda modal (850 nm): 4700 MHz·km
Velocidad estándar: Hasta 100 Gbps y superior
Alcance típico a 10 Gbps: 550 metros
Color de cubierta: Aqua o Violeta
Permite mayores distancias con menor pérdida de señal. Su coste algo superior se compensa rápidamente gracias a la reducción de infraestructura de repetición y ampliación de la cobertura en centros de datos de gran escala.
OM5: La revolución del Shortwave WDM (SWDM)
Diámetro del núcleo: 50 micras
Ancho de banda modal (850-953 nm): 4700 MHz·km
Velocidad estándar: 100 Gbps y superiores
Alcance típico con SWDM: 150 metros
Color de cubierta: Verde lima
Diseñado para soportar multiplexación por longitud de onda (SWDM) en el espectro corto de onda, OM5 permite la transmisión simultánea de múltiples señales ópticas por una sola fibra, maximizando el uso de la infraestructura existente y preparando la red para el futuro.
Comparativa avanzada de cables OM
| Característica Técnica | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| Diámetro núcleo (µm) | 62.5 | 50 | 50 | 50 | 50 |
| Color de chaqueta | Naranja | Naranja | Aqua | Aqua / Violeta | Verde lima |
| Ancho de banda (850 nm) | 200 MHz·km | 500 MHz·km | 2000 MHz·km | 4700 MHz·km | 4700 MHz·km |
| 10 Gbps | 33 m | 82 m | 300 m | 550 m | 550 m |
| 40/100 Gbps | No recomendado | No recomendado | 100 m (40G) | 150 m (40G) | 150 m (con SWDM) |
| SWDM (Multiplexación) | No | No | Opcional | Opcional | Sí, diseñado para ello |
| Aplicaciones recomendadas | Redes legacy | LAN básicas | Centros de datos medianos | Centros de datos avanzados | Centros de datos vanguardistas y SWDM |
Consideraciones de diseño y estándares internacionales
Todos los cables OM cumplen las normativas internacionales, pero para garantizar un rendimiento óptimo es crucial verificar:
IEC 60793-2-10: Definición de fibra multimodo.
ISO/IEC 11801: Especificaciones de cableado estructurado.
TIA-568.3-D: Especificaciones americanas de componentes de red óptica.
En TECNOrep, nuestros cables OM cumplen con estos estándares y garantizan un rendimiento óptimo certificado.
Aplicaciones prácticas de los cables OM en proyectos reales
OM3 y OM4: Instalación estándar en centros de datos Tier III o Tier IV, enlaces troncales de alta velocidad, y conexiones SAN (Storage Area Network).
OM5: Preparación para virtualización avanzada, arquitecturas spine-leaf, y redes de almacenamiento de ultra baja latencia con alta densidad de fibra.
Cables OM destacados

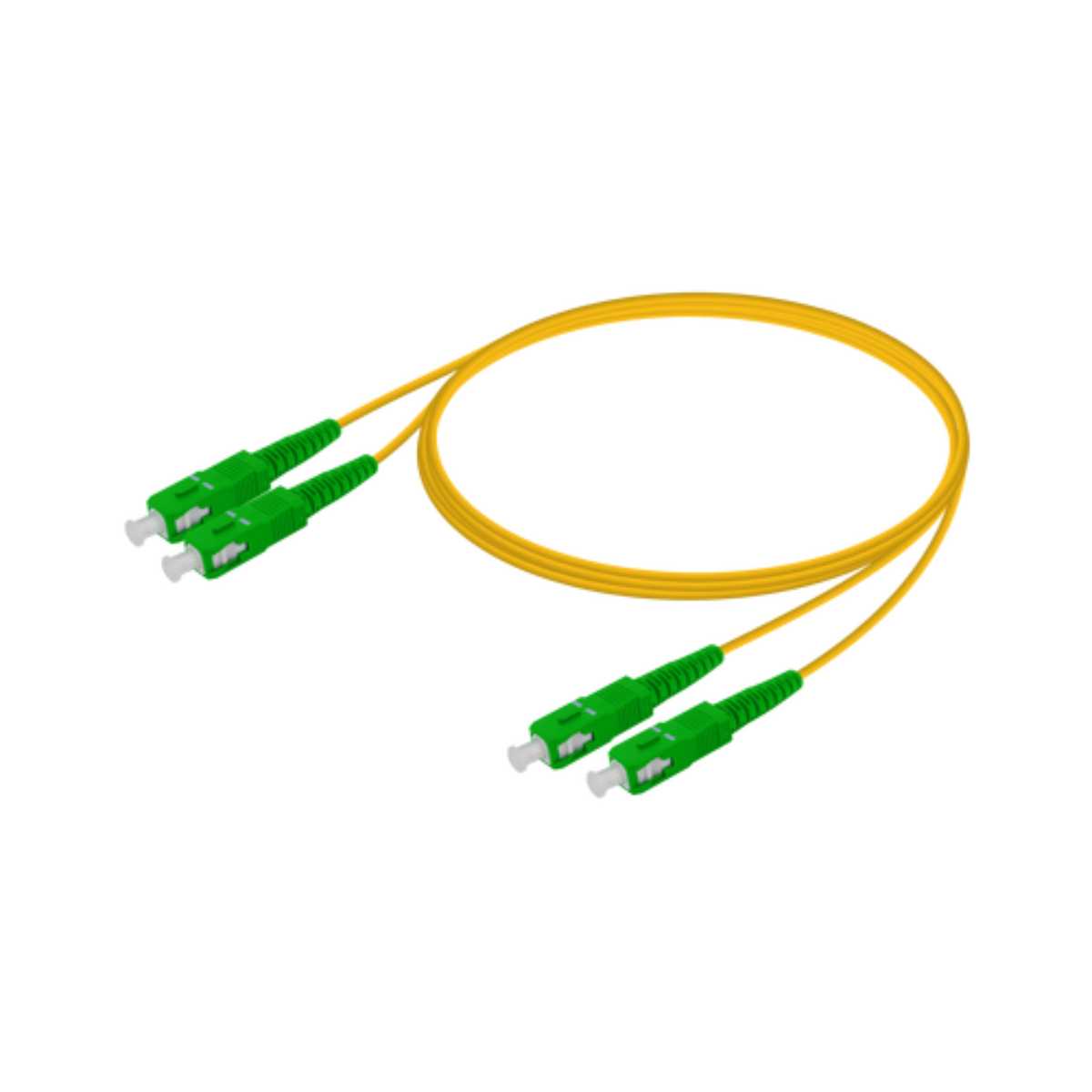

Cord SM B 2XSC/APC+2XSC/APC 2M
Cordón de fibra óptica monomodo de 2 metros con conectores 2XSC/APC. Ideal para instalaciones de alta precisión.
Cord SM M SC/APC+SC/APC 2M G657 Ivory
Cordón de fibra óptica monomodo de 2 metros con conectores SC/APC G657 color marfil. Alta calidad y fiabilidad.
Cord SM B 2XLC/UPC+2XLC/UPC 10M
Cordón de fibra óptica monomodo de 10 metros con conectores 2XLC/UPC. Ideal para largas distancias y alta fiabilidad.
Cord SM M SC/APC+SC/APC 10M
Cordón de fibra óptica monomodo de 10 metros con conectores SC/APC. Perfecto para conexiones de larga distancia y alta calidad.
Cordon Armado Ont SC/APC+SC/APC 1.5M 3mm
Cordón armado para ONT con conectores SC/APC de 1,5 metros y 3 mm. Robusto y fiable para conexiones críticas.

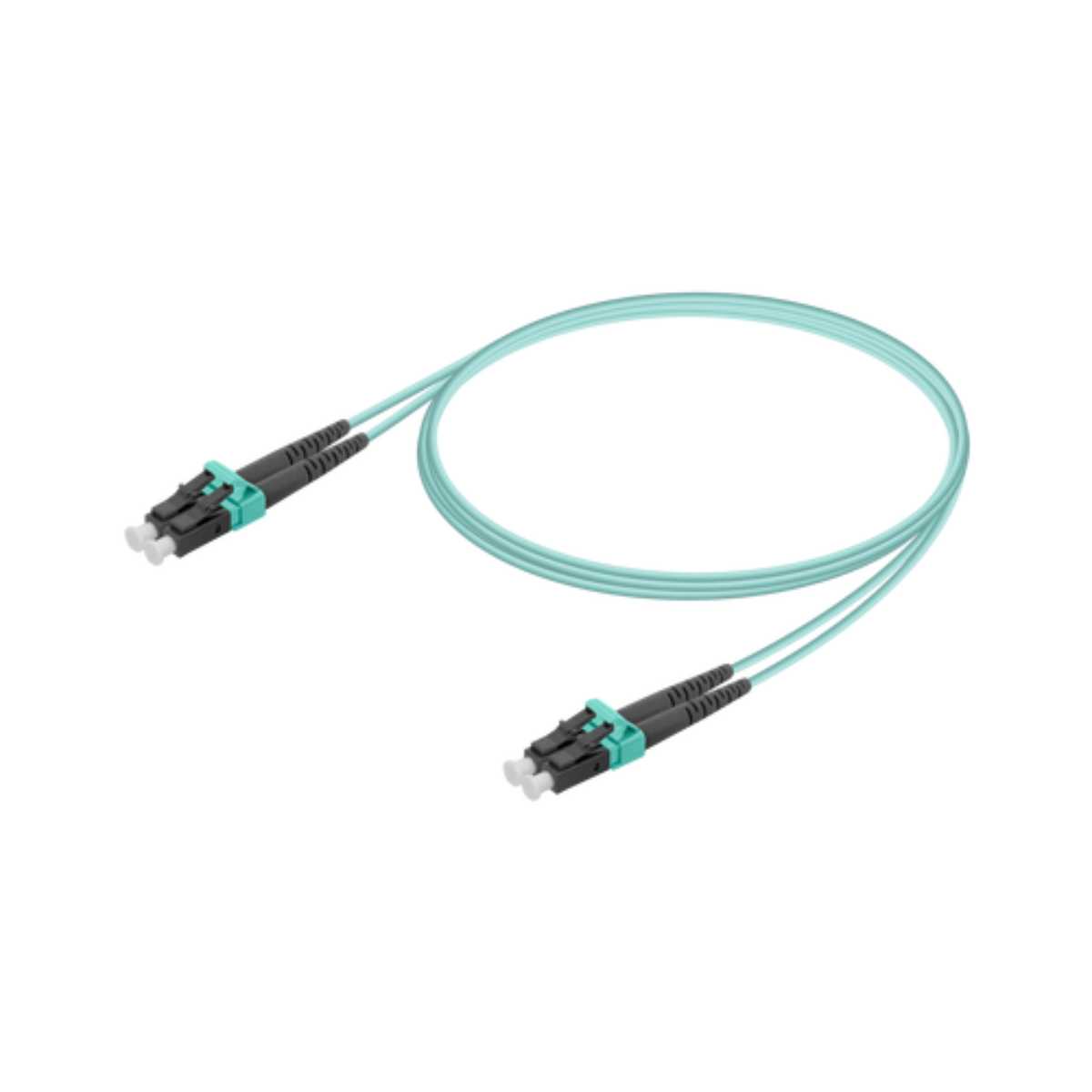

Cord SM B 2XLC/UPC+2XLC/UPC 1M
