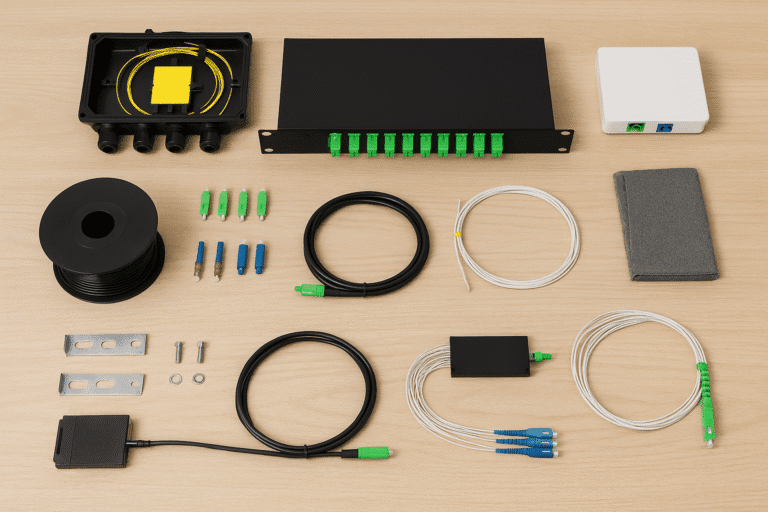

Checklist de materiales esenciales para despliegues FTTH urbanos y rurales

El despliegue de redes de fibra óptica FTTH (Fiber To The Home) es un proceso complejo que requiere una selección rigurosa de materiales. Ya sea en entornos urbanos densamente poblados o en zonas rurales con dispersión geográfica, contar con los componentes adecuados es clave para garantizar una instalación eficiente, segura y duradera.

En TECNOrep, como proveedor especializado en soluciones para despliegues FTTH, hemos creado esta guía para ayudarte a identificar todos los materiales necesarios en un proyecto de fibra óptica. Esta checklist te servirá como referencia tanto para planificaciones iniciales como para reposiciones o ampliaciones.

1. Cables troncales o feeder cables

Son los encargados de transportar la señal desde la cabecera o central hasta las CTOs o nodos de distribución.

En zonas urbanas:

• Se utilizan cables de alta capacidad (96, 144, 288 fibras) con cubierta reforzada.

• Ideales los cables dieléctricos, compactos y de baja fricción para canalizaciones subterráneas.

En zonas rurales:

• Pueden usarse cables más livianos (24, 48 fibras), pero con protección UV y mecánica si se instalan aéreos.

• Recomendados los cables ADSS o cables con mensajero.

🔸 Consulta nuestros cables troncales

2. Cajas de terminación óptica (CTO)

Son los puntos de distribución donde se conectan los abonados finales.

En urbano:

• CTOs compactas, con protección IP68, y posibilidad de splitters.

• Fijación en fachadas, postes o arquetas.

En rural:

• CTOs de mayor capacidad y resistencia a condiciones extremas (lluvia, polvo, vandalismo).

• CTOs con posibilidad de expansión modular.

🔸 Ejemplos:

• BOX CTO 16 con Splitter 1×8 – IP68

• CTO para arqueta con Splitter 1×8

3. Splitters ópticos

Permiten dividir la señal óptica desde una fibra troncal hacia múltiples usuarios.

• Splitters 1:4, 1:8, 1:16 o 1:32 según densidad del área.

• Deben ser de grado B o superior.

• Pueden estar integrados en las CTOs o en cajas independientes (outdoor u ODFs).

🔸 TECNOrep ofrece splitters preinstalados o independientes, con conectores SC/APC y protección para uso exterior.

4. Cables de acometida

Conectan la CTO hasta el domicilio del cliente.

Características esenciales:

• Diámetro reducido (2–4,6 mm).

• Cubierta LSZH para interiores y UV para exteriores.

• Opcional con elementos de refuerzo (Kevlar, varillas de FRP).

• En entornos rurales se puede optar por latiguillos extra reforzados.

🔸 Explora nuestras soluciones de acometidas preconectorizadas aquí

5. Rosetas ópticas

Son el punto final de la instalación en el domicilio u oficina del cliente.

• Pueden ser de 1, 2 o 4 puertos.

• Con posibilidad de conexión directa sin fusión.

• Estéticas, compactas y de fácil fijación.

🔸 TECNOrep dispone de modelos sin logo listos para operadoras o instalaciones neutrales.

6. Latiguillos ópticos

Interconectan equipos activos con las rosetas, ODFs o cajas.

• SC/APC, SC/UPC, LC/APC o MTP/MPO.

• Longitudes estándar (1–20 m).

• Versión simplex o dúplex.

🔸 Ver todos los latiguillos de fibra óptica

7. ODFs y bandejas de distribución para rack

Usadas en salas técnicas para gestionar conexiones troncales, splitter y distribución interna.

• Opciones de alta densidad (0,5U, 1U, 2U…).

• Capacidad para 12, 24 o hasta 96 conexiones.

• Permiten mantenimiento ordenado y escalabilidad.

🔸 Destacado: ODF 19’’ 0.5U – 32 SC SX / LC DX

8. Material de protección y fijación

• Malla geotextil para proteger cables enterrados en zanjas.

• Abrazaderas, precintos, tacos y anclajes para fijación en fachada o postes.

• Tapas, etiquetas, guías y señalización según normativas locales.

🔸 Malla geotextil de 3 celdas – ideal para canalizaciones

9. Herramientas y accesorios

No olvides incluir:

• Cinta de tracción y guía pasacables

• VFL y OTDR para comprobación de continuidad y pérdidas

• Cortadoras, peladoras, limpiadores de conectores

• Kits de fusión o conectores mecánicos
