Si quieres saber cómo es la fusión de fibra óptica debes saber que este proceso se basa en un principio fundamental: alinear y fundir los extremos de dos fibras hasta que se conviertan en una sola unidad. Este proceso debe ser preciso y controlado, ya que incluso una mínima desviación en la alineación podría afectar la calidad de la señal transmitida.
El proceso puede resumirse en los siguientes pasos:
- Preparación de las fibras
- Se retira el revestimiento exterior utilizando una herramienta de pelado específica.
- Los extremos se limpian cuidadosamente con alcohol isopropílico para eliminar polvo o residuos.
- Corte preciso de la fibra
- Se utiliza una cortadora de fibra óptica para obtener un extremo completamente plano y perpendicular. Un corte irregular podría provocar problemas de alineación durante la fusión.
- Alineación de las fibras

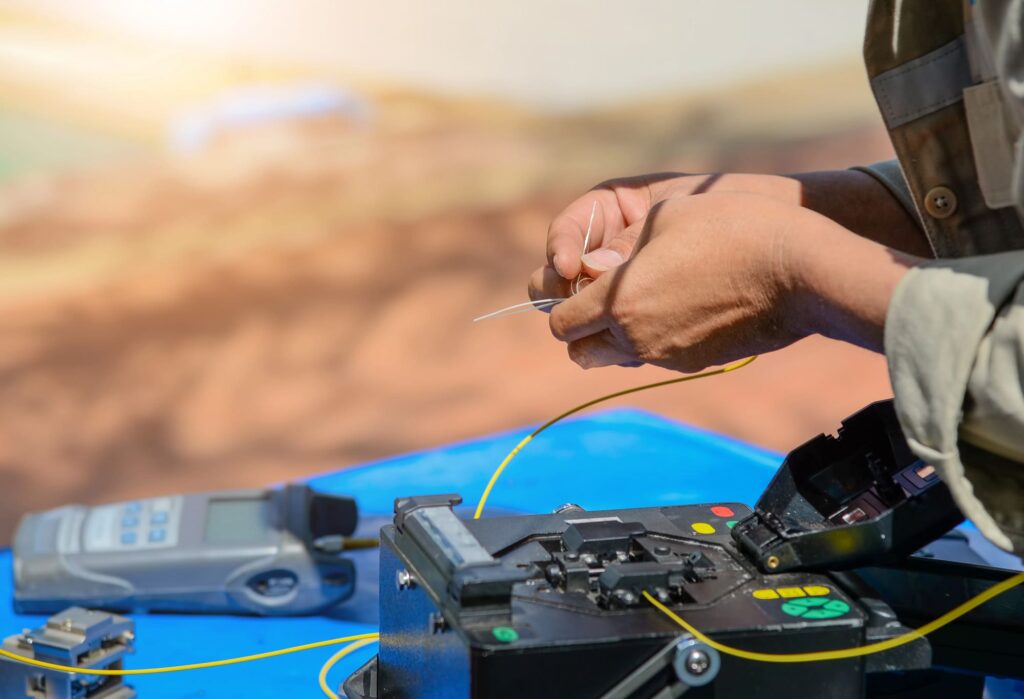

- Las fibras se colocan en la máquina fusionadora de fibra óptica, que alinea sus núcleos de forma automática o manual según el equipo utilizado. Esta etapa es clave para garantizar una pérdida mínima de señal.
- Fusión mediante arco eléctrico
- La máquina genera un arco eléctrico que calienta y funde los extremos de las fibras, uniéndolos en una sola pieza sin discontinuidad.
- Protección del empalme
- La unión se protege con una manga termorretráctil, que se calienta para sellar y proteger el punto de fusión frente a tensiones físicas y factores ambientales.
- Verificación y prueba
- Finalmente, se realiza una inspección visual o una prueba con equipos como el OTDR (Reflectómetro Óptico en el Dominio del Tiempo) para comprobar la calidad de la unión.
Herramientas y equipos necesarios para la fusión de fibra óptica
Para que la fusión de fibra óptica sea exitosa, es fundamental utilizar las herramientas adecuadas y mantener un alto nivel de precisión en cada etapa. Los elementos esenciales incluyen:Máquina fusionadora de fibra óptica
La máquina fusionadora es el equipo central en cualquier proceso de fusión de fibra óptica. Su función principal es alinear y fundir los extremos de las fibras mediante un arco eléctrico, consiguiendo así una unión permanente y de baja atenuación.Características clave de una máquina fusionadora
- Alineación automática: la mayoría de las máquinas modernas utilizan sistemas de alineación por núcleo, garantizando mayor precisión y mínima pérdida de señal.
- Velocidad de operación: el tiempo de fusión suele ser de entre 8 y 15 segundos, lo que permite trabajar de forma eficiente en instalaciones de gran volumen.
- Portabilidad: diseñadas para trabajar en campo, las fusionadoras son compactas, resistentes y cuentan con baterías de larga duración.
- Pantalla de visualización: permite comprobar la alineación de las fibras antes de la fusión.
Cortadora de precisión para fibra óptica
La cortadora de fibra óptica es una herramienta imprescindible que permite realizar un corte recto y limpio en los extremos de las fibras. Un mal corte puede causar problemas de alineación y aumentar la atenuación en el punto de fusión.Pautas para un buen corte
- Asegúrate de que el filo de la cuchilla esté en buen estado.
- Coloca la fibra de forma firme y estable antes de cortar.
- Comprueba que el ángulo del corte sea perfectamente perpendicular (90 grados).
Peladora de fibra óptica
Antes de realizar la fusión, es necesario retirar el revestimiento protector que rodea el núcleo de la fibra. Para ello, se utiliza una peladora de fibra óptica, que elimina de forma precisa la cubierta sin dañar la fibra interna.Tipos de peladoras
- Peladoras de triple hueco: ideales para eliminar las capas exteriores de la fibra (cubierta, revestimiento y núcleo).
- Peladoras ajustables: ofrecen mayor precisión en trabajos más delicados.
Materiales de limpieza
La limpieza es una fase crítica en la fusión de fibra óptica. La más mínima partícula de polvo o suciedad puede interferir en el proceso y provocar una conexión defectuosa.Materiales esenciales para la limpieza
- Alcohol isopropílico: utilizado el alcohol isopropílico para eliminar cualquier residuo en la fibra después del corte.
- Paños sin pelusa: permiten limpiar las fibras sin dejar restos de tejido.
- Bastoncillos especiales: diseñados para limpiar las ranuras de la máquina fusionadora.
Mangas de protección termorretráctil
Tras la fusión, es fundamental proteger la unión de las fibras para garantizar su resistencia y durabilidad. Las mangas termorretráctiles se colocan sobre el empalme y se calientan, sellando la zona y protegiéndola frente a tensiones mecánicas y agentes externos.Tipos de mangas protectoras
- Mangas estándar para uso general.
- Mangas reforzadas, ideales para instalaciones en exteriores o condiciones adversas.
Herramientas de inspección y prueba
Una vez completada la fusión, se deben realizar comprobaciones para asegurar la calidad de la unión. Para ello, se utilizan:- Microscopio de inspección: permite verificar visualmente el estado de los extremos de la fibra y la calidad del corte.
- OTDR (Reflectómetro Óptico en el Dominio del Tiempo): analiza la pérdida de señal y detecta imperfecciones en la fusión.
- Medidores de potencia óptica: confirman que la transmisión de luz a través de la unión sea óptima.
Importancia de la fusión de fibra óptica
La fusión de fibra óptica es la técnica preferida para unir fibras debido a sus numerosas ventajas:- Mínima pérdida de señal: la alineación precisa de los núcleos reduce la atenuación a niveles prácticamente insignificantes.
- Alta durabilidad: las uniones fusionadas son resistentes a tensiones mecánicas y condiciones ambientales extremas.
- Compatibilidad con redes de alta capacidad: es ideal para redes que requieren un alto rendimiento y una transmisión de datos sin interrupciones.
- Bajo coste de mantenimiento: una unión bien realizada minimiza la necesidad de reparaciones futuras.
Diferencia entre fusión (soldado de fibra óptica) y conectores mecánicos
Aunque existen métodos alternativos, como el uso de conectores mecánicos, la fusión de fibra óptica ofrece ventajas significativas:- Pérdida de señal: mientras que la fusión logra niveles de atenuación mínimos, los conectores mecánicos tienen pérdidas mayores.
- Fiabilidad: la fusión proporciona una conexión más estable y duradera frente a factores externos.
- Aplicaciones críticas: en redes de alta capacidad, la fusión es la opción preferida por su precisión y rendimiento superior.
